Vështrim i përgjithshëm

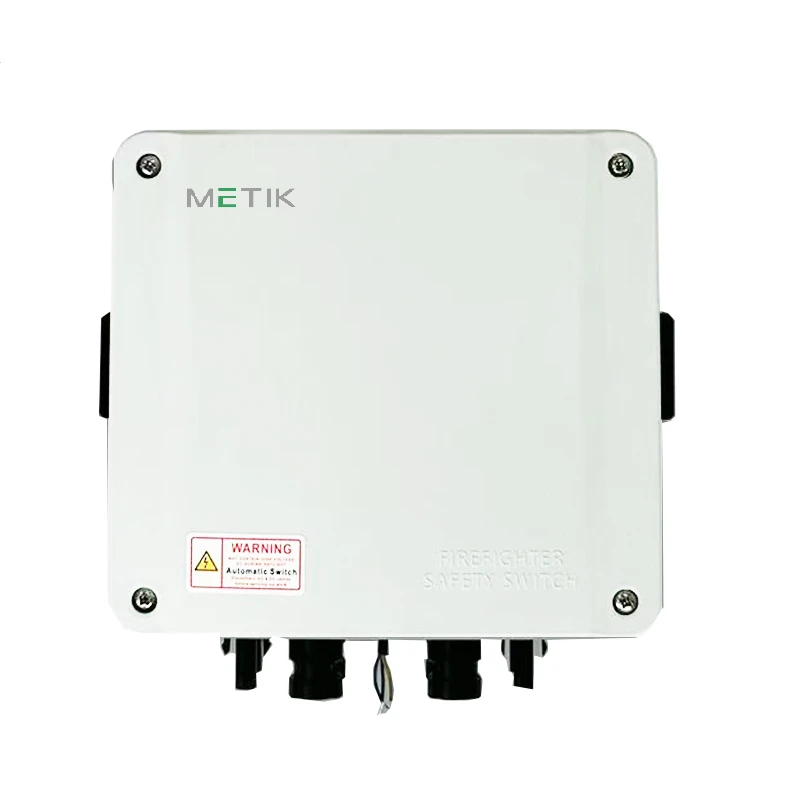

Ndërprerësi i zjarrfikësve është një imitues i specializuar i-shkëputjes DC me funksion të rëndë, i instaluar në afërsi të rrjetit diellor të çatisë. Qëllimi i tij kryesor është të sigurojë izolimin elektrik automatik ose manual të linjave të shpëtimit të rrymës së vazhdueshme të tensionit të lartë (DC) që kalojnë nëpër një ndërtesë gjatë një emergjence.
Specifikimet Teknike
|
Parametri |
Specifikimi |
|
Tensioni maksimal i sistemit |
1000V / 1500V DC |
|
Rryma e vlerësuar operacionale |
16A / 32A / 40A / 55A |
|
Konfigurimi i shtyllës |
2P / 4P / 4B (mbështetje e dyfishtë MPPT) |
|
Izolimi dhe vlerësimi i rritjes |
Uimp 8 kV |
|
Jetëgjatësia mekanike |
>10,000 operacione |
|
Qëndrueshmëria elektrike |
>1500 cikle shkëputjeje të plota- |
|
Kontrolloni furnizimin me energji elektrike |
100–240 V AC, 50/60 Hz |
Karakteristikat kryesore
Zhdukja e harkut magnetik:Dhomat e fikjes së harkut magnetik të patentuar- shtypin harqet DC sipas IEC 60947-3 kategorive të përdorimit, duke reduktuar erozionin e kontaktit për të ruajtur standardet e rezistencës së kontaktit afatgjatë.
Integriteti strukturor i-Temperaturës së lartë:Mbyllja e polikarbonatit ruan devijim mekanik të vlerësuar dhe forcën e goditjes nën rrezatimin diellor të çatisë deri në një kufi ambienti prej 85 gradësh.
Pranvera-Aktivizimi mekanik i drejtuar:Susta e ruajtjes me motor-lirohet mekanikisht brenda 150 ms me humbjen e fuqisë së kontrollit AC, duke ekzekutuar izolimin fizik DC për të përmbushur mandatet e mbylljes së shpejtë në distancë.
Mbyllje e mbyllur IP66 me ventilim të integruar:Strehimi i stabilizuar me rreze ultraviolet-e pajisur me një valvul membrane barazuese{1}}për të eliminuar kondensimin e brendshëm nga luhatjet e temperaturës ditore pa cenuar mbrojtjen e hyrjes IP66.
Precisioni i Prodhimit
Montimi i automatizuar dhe kontrolli i cilësisë
Linjat e prodhimit përdorin stacionet e fiksimit të automatizuar të çift rrotullimit- me prerje dixhitale për të siguruar forcë shtrënguese uniforme në të gjitha nyjet strukturore.
Verifikimi i hyrjes dhe hermeticitetit
Çdo njësi individuale i nënshtrohet testimit të automatizuar të rënies me presion- për të verifikuar integritetin e vulosjes IP66 përpara paketimit përfundimtar.
Testimi rutinë dielektrik
Të gjitha njësitë kalojnë inspektimin optik të automatizuar (AOI) për elektronikën e kontrollit, e ndjekur nga një test izolimi 3,5 kV AC për të verifikuar aftësitë e rezistencës së dielektrikës.
AQL 0.4 Auditimi dhe Testimi Mjedisor
Urna condimentum mattis pellentesque nibh. Numër i plotë vitae justo eget magna.
Kushtet komerciale
Opsionet MOQ & OEM:Sasia minimale e porosisë është 200 njësi për modelet standarde; Protokollet e markës dhe konfigurimit të personalizuar OEM kërkojnë një minimum prej 1000 njësive.
Paketimi ISTA-3A dhe ISPM-15:Dërguar në kartona të valëzuara me dy-mur me 5-shtresa me-futje me shkumë HDPE të derdhur me porosi, të paletizuara në paleta druri të tymosura të trajtuara me nxehtësi.
Optimizimi i kontejnerit:Një kontejner standard 20GP strehon deri në 5,400 njësi të paketuara, duke optimizuar efikasitetin e volumit dhe duke ulur kostot e transportit detar për njësi.
Koha e udhëheqjes:Përfundimi i grupit të parë brenda 25 ditëve të punës pas depozitimit; porositë e përsëritura të kontratës batanije të dërguara brenda 10 ditëve të punës.
Incoterms i mbështetur:Ofrohen kushtet e dorëzimit FOB, CIF dhe DDP.
Mbështetja pas-Shitjes
Garanci funksionale 5-vjeçare:Mbulon 100% zëvendësimin për dështimet funksionale mekanike ose elektrike sipas parametrave standarde të funksionimit.
SLA teknike 24-orëshe:Kërkesat për pajtueshmërinë e inxhinierisë dhe rrjetit- marrin një përgjigje teknike formale nga ekipi i R&D brenda 24 orëve.
Shembuj të vlerësimit inxhinierik:Njësitë e vlerësimit të disponueshme për kualifikimin e laboratorit dhe testimin e pajtueshmërisë me inverter-.
Disponueshmëria e pjesëve rezervë 15-vjeçare:Furnizimi i vazhdueshëm i garantuar i-përbërësve të faktorit dhe pjesëve të brendshme rezervë pas blerjes- në formë të saktë mekanike.
Protokolli i zëvendësimit paraprak:Pas verifikimit të një ngjarje defekti serik (që tejkalon një shkallë të dështimit të fushës prej 0,1%), njësitë zëvendësuese transportohen me ajër- menjëherë për të minimizuar kohën e ndërprerjes së sitit.
FAQ
Pyetje: Me cilat çertifikime ndërkombëtare të sigurisë përputhet Fireman Switch?
Përgjigje: Ndërprerësi Fireman është projektuar dhe testuar sipas IEC 60947-3 kategoria e përdorimit të DC për aplikimet e shkëputjes fotovoltaike, që mbulon tensionet nominale deri në 1000V DC dhe 1500V DC. Dokumentacioni i markës CE dhe raportet e testit të tipit të palëve të treta- që verifikojnë vlerësimin e impulsit të mbitensionit 8 kV dhe mbrojtjen e hyrjes IP66 janë të disponueshme për shkarkim pas regjistrimit të projektit.
Pyetje: A mund të integrohet ky ndërprerës në sistemet ekzistuese të inverterit diellor?
A: Po. Ndërprerësi mbështet konfigurimin e poleve 2P dhe 4P me aftësi hyrjeje të dyfishtë MPPT, duke e bërë atë të pajtueshëm me shumicën e arkitekturave të inverterit të vargut nga prodhues të tillë si SMA, Huawei dhe Fronius në klasat e sistemit 1000V DC dhe 1500V DC.
Pyetje: Si verifikohet shtypja e harkut në kushte reale të funksionimit?
Përgjigje: Shuarja e harkut vërtetohet nëpërmjet IEC 60947-3 testimi i qëndrueshmërisë në rrymën nominale (16A deri në 55A) dhe tensionin e plotë të ngarkesës DC, duke konfirmuar që dhomat e shuarjes së harkut magnetik të patentuar-e arrijnë nivelin e kërkuar më të madh se ose të barabartë me 1500 rezistenca specifike të shkëputjes me kontakt të plotë të mbetur.
Pyetje: Çfarë ndodh nëse furnizimi me energji elektrike i kontrollit dështon?
Përgjigje: Kur fuqia e kontrollit AC (100–240 V) humbet, aktivizuesi mekanik me sustë-lirohet brenda 150 ms dhe hap fizikisht kontaktet DC pa ndonjë komandë elektronike-një dizajn të sigurtë për dështim-që plotëson mbylljen e shpejtë të nenit 690.12 të NEC 2017.
Pyetje: Si sigurohet-besueshmëria afatgjatë në grupet e prodhimit?
Përgjigje: Çdo grup prodhimi auditohet sipas standardeve ISO 2859-1 AQL 0.4, me mostra të rastësishme që i nënshtrohen ciklit termik nga -40 gradë në +85 shkallë dhe testimit të automatizuar të rezistencës së dielektrikes 3,5 kV AC në 100% të njësive.
Pyetje: A është çelësi i përshtatshëm për mjedise ekstreme të çatisë?
A: Po. Mbyllja e mbyllur e polikarbonatit IP66-përballon temperaturat e vazhdueshme të ambientit deri në 85 gradë nën rrezatim të drejtpërdrejtë diellor dhe valvula e integruar e membranës barazuese të presionit parandalon kondensimin e brendshëm nga luhatjet e përditshme të temperaturës pa kompromentuar mbrojtjen e hyrjes.
Pyetje: Çfarë lloji i mirëmbajtjes kërkohet pas instalimit?
Përgjigje: Nuk kërkohet shërbim i brendshëm. Mirëmbajtja e vetme e rekomanduar është një inspektim vjetor vizual i rrotullimit të terminalit (shtrëngimi në 2,5 Nm të specifikuar sipas manualit të instalimit) dhe një test funksional i sinjalit të udhëtimit në distancë për të konfirmuar aktivizimin 150 ms.
Pyetje: A mund të përdoret pajisja në sistemet FV në përputhje me mbylljen e shpejtë?
A: Po. Kur lidhet si iniciator i mbylljes së shpejtë të nivelit të grupit-dhe lidhet me një sinjal kontrolli AC nga një inverter i përputhshëm, çelësi përmbush kërkesat e NEC 2017 §690.12 për mbylljen e shpejtë për sistemet e instaluara në ose në ndërtesa.
Pyetje: Si sigurohet qëndrueshmëria e produktit në porositë e mëdha?
Përgjigje: Për porositë e mëdha, auditimet e grupeve AQL 0.4 ofrojnë kampionim të fortë statistikisht-në këtë nivel pranimi, një grup prej 5000 njësive do të kërkonte zero defekte në një kampion prej 200 njësive për të kaluar, duke siguruar cilësi shumë të lartë dalëse.
Pyetje: Cilët janë skenarët kryesorë të dështimit që sistemi është krijuar për të parandaluar?
Përgjigje: Tre skenarët kryesorë të dështimit që adresat e projektimit janë saldimi me kontakt nën rrymë të lartë hyrëse DC, harku i pakontrolluar gjatë shkëputjes së ngarkesës së drejtpërdrejtë dhe izolimi jo i plotë i shkaktuar nga dështimi i qarkut të kontrollit.
